orcad 16.3 修改版是一款可以說是目前世界上使用最廣的eda軟件，由ORCAD公司于20世紀80年代末推出。它以圖形方式輸入，自動進行電路檢查，生成圖表，模擬和計算電路。本版本為綠色版，不用安裝，其他版本的orcad共存，同時支持win7系統。很實用！orcad 16.3集成了電原理圖繪制、印制電路板設計、數字電路仿真、可編程邏輯器件設計等功能，而且它的界面友好且直觀!歡迎下載使用！

功能介紹

ORCAD 是由ORCAD公司于20世紀80年代末推出的EDA軟件。它是世界上使用最廣的EDA軟件，每天都有上百萬的電路工程師在使用它，相對于其它EDA軟件而言，它的功能也是最強大的，由于ORCAD軟件使用了軟件狗防盜版，因此在國內它并不普及，知名度也比不上PROTEL，只有少數的電路設計者使用它!

ORCAD的元器件庫也是所有EDA軟件中最豐富的，在世界上它一直是EAD軟件中的首選。自從與CADENCE公司合并之后，ORCAD公司更成為世界上最強大的開發EDA軟件的公司，它的產品集成了電原理圖繪制，印刷電路板設計、模擬與數字電路混合仿真等功能。它的電路仿真的元器件庫更達到了8500個，收入了幾乎所有的通用型電路元器件模塊！

使用介紹

版本為16.3，估計應該有很多教程，主要就是不過這個是上課的時候邊聽講，邊記錄的一些東西，稍稍的總結一下。

新建一個項目的方法：

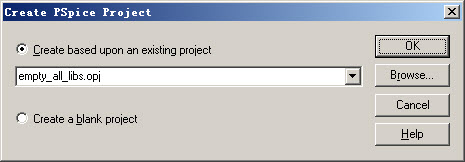

1.使用File-New-project或者圖標Capture16.3 Pspice仿真的使用，在所出現的對話框中，進行命名，并決定儲存的位置。若需要新建文件夾，需點擊Browse，激活需要在下面創建文件夾的目錄，說的比較通俗一點，就是一定要去單擊一下那個目錄，然后選擇Create Dir進行創建，不能直接修改路徑，直接修改路徑的話會提示文件夾不存在。上述完成后點擊確定，出現此對話框

注意需選擇empty_all_libs.opj，若選擇empty_opj的話，可能導致元件庫不全。

然后出現

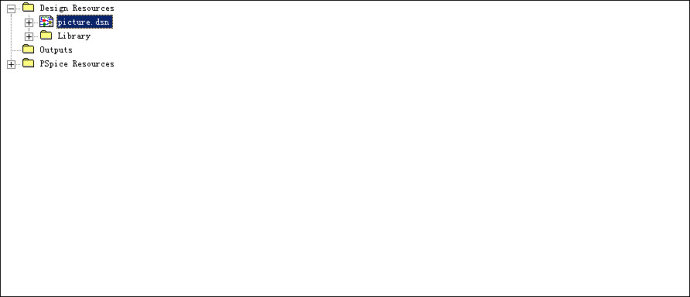

雙擊后綴為.dsn的文件，再次雙擊SCHEMATIC1，之后雙擊PAGE1，打開繪制原理圖的頁面。

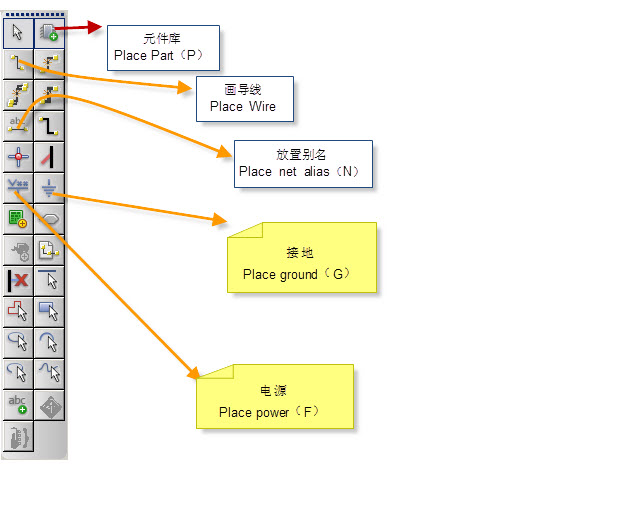

2.常用工作板即按鈕

使用注意：

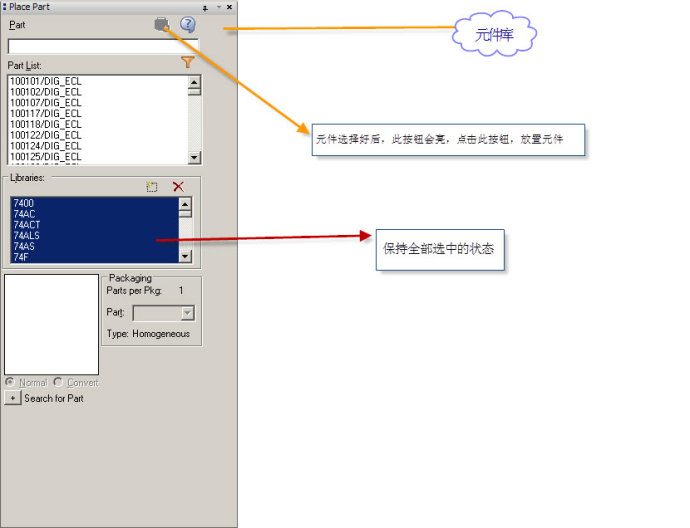

放置完元件后有三種方法退出當前功能：

1.右鍵單擊，選擇End Mode；2.按鍵盤上的ESC鍵；3.直接選中工作面板上的其它所需按鈕

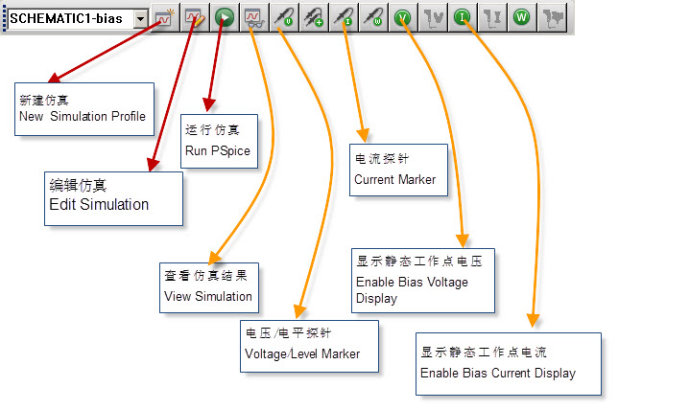

電流探針只能放在引腳上，電壓探針只能放在導線上

在放置別名的時候，若別名最后一位是數字，如A1，則放在其他位置時會自動加1，采用別名的命名方式時可方便尋找。

設置元件參數時，m或M均表示毫，兆以meg表示，“微”以u表示

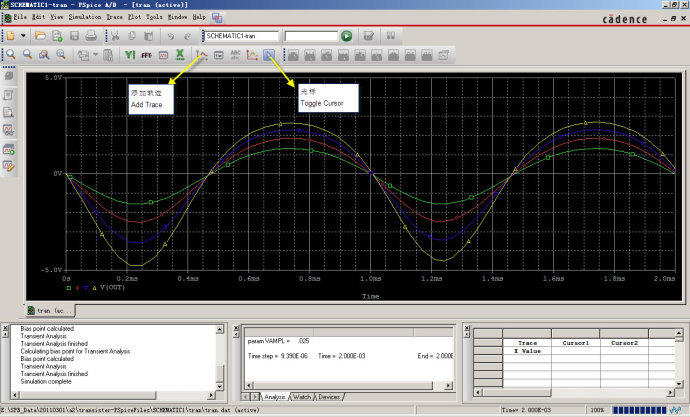

3.仿真結果界面：

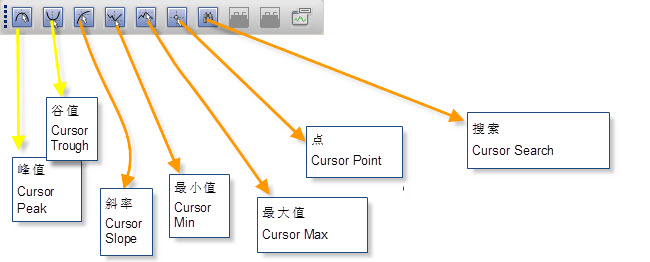

單擊Toggle Cursor后，如下圖所示的按鈕變量

添加軌跡：使用Add Trace或者在原理圖上放置探針

更換坐標軸變量：Plot-Axis Setting-Axis Variable

添加Y軸：Plot-Add Y Axis（最多可添加3個）

添加坐標系：Plot-Add Plot to window（最多可添加3個）

簡單的搜索命令語句：

SFXV（）：以X值搜索Y值，方向為向右搜索

SBFXV（）：以X值搜索Y值，方向為向左搜索

SFLE（）：以Y值搜索X值，方向為向上搜索

SBFLE（）：以Y值搜索，方向為向下搜索
