08SG520-3鋼吊車梁圖集是H型鋼工作級別A1~A5的一個電子圖集，本圖集為pdf格式，介紹了眾多鋼吊車梁節點及安裝詳圖，供施工人員參考，歡迎下載使用。

08SG520-3圖集介紹

08SG520-3《鋼吊車梁(H型鋼 工作級別A1～A5)》國家建筑標準設計圖集適用于起重量為3～20t、中輕級工作制（A1～A5）、一般用途（軟鉤）的起重機。起重機編制分為一臺額定起重量3～10t的單梁起重機，或兩臺≤20t相同額定起重量的橋式和梁式起重機?？拐鹪O(shè)防烈度為8度及以下地區。吊車梁跨度為6m、7.5m、9m，分別適用于柱距6m、7.5m、9m的有屋蓋廠房，吊車梁截面采用熱軋H型鋼和高頻焊接薄壁H型鋼。

本圖集主要包括吊車梁選用表、吊車梁系統（包括車擋）構件布置圖、吊車梁與鋼柱和混凝土柱的安裝節點圖、吊車梁詳圖等。

本圖集既是對焊接工字鋼吊車梁標準圖SG520-1～2（2003年合訂本）的補充，也是為滿足市場對H型鋼不斷增加的需求。圖中給出大量較為詳盡、使用方便的節點及安裝詳圖，便于設計、施工人員選用。

08SG520-3鋼吊車梁圖集目錄

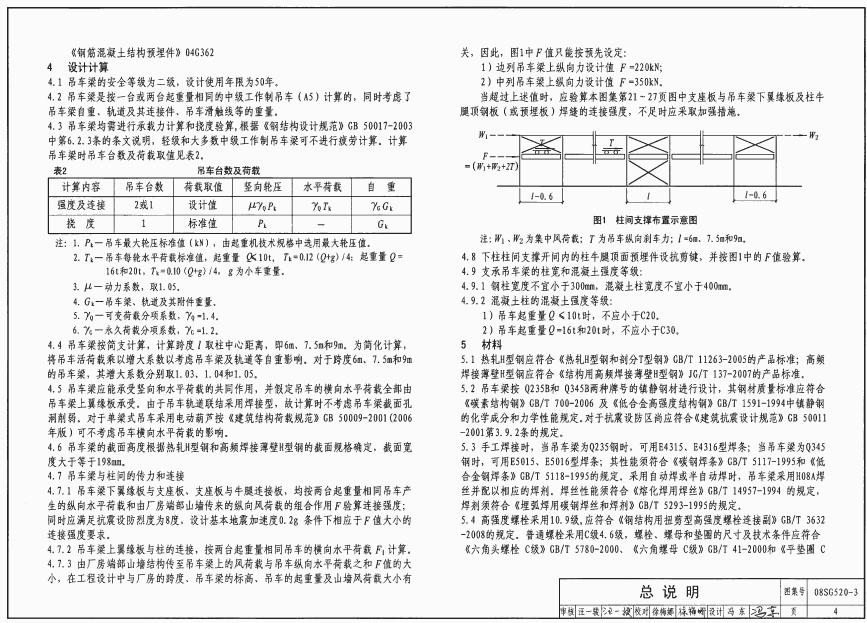

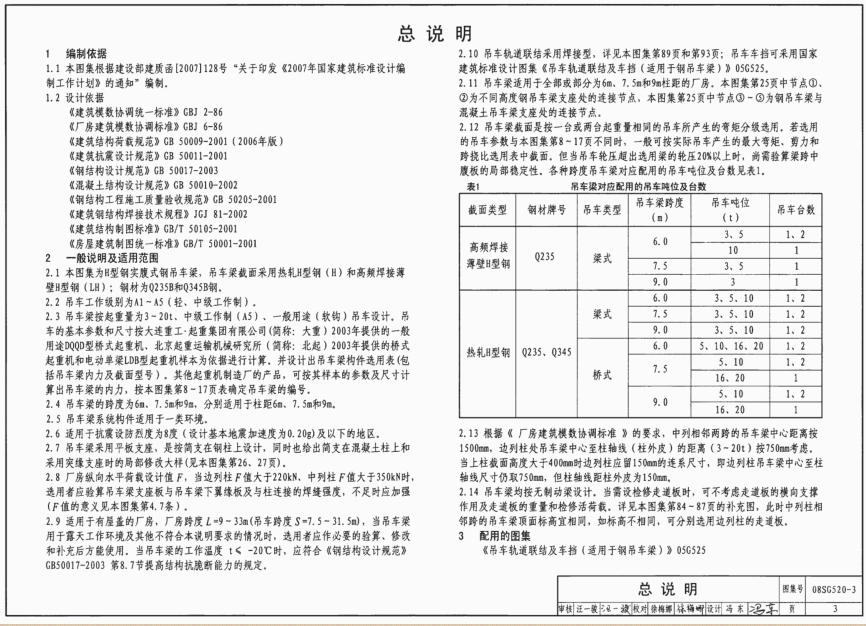

總說明3

圖例及連接的標注方法7

吊車梁選用表8

吊車梁構件布置及編號示意圖

6m吊車梁構件布置及編號示意圖18

7.5m吊車梁構件布置及編號示意圖19

9m吊車梁構件布置及編號示意圖20

安裝節點圖

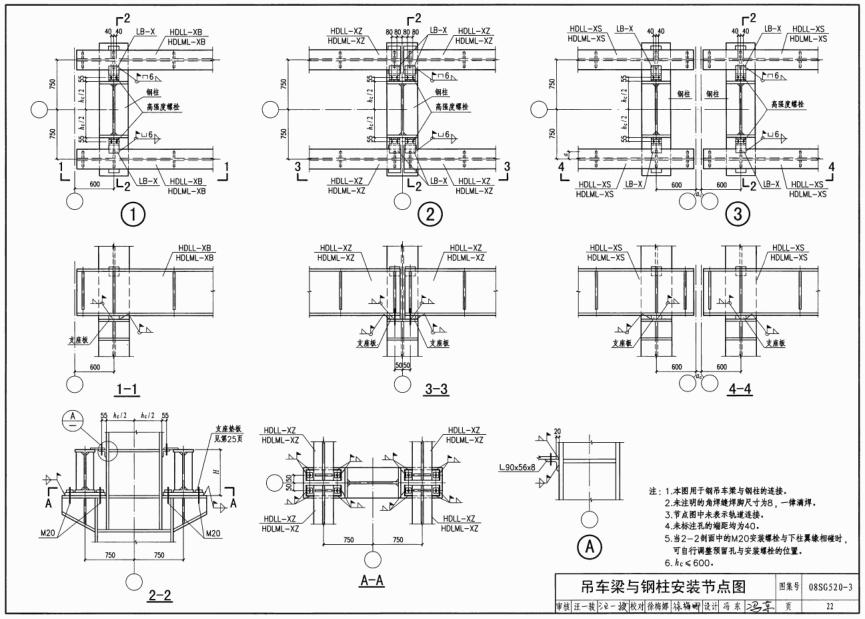

吊車梁與鋼柱安裝節點圖21

吊車梁與混凝土柱安裝節點圖23

不同高度（材料）吊車梁安裝節點圖25

吊車梁局部修改圖26

吊車梁突緣支座局部修改圖27

高頻焊接薄壁H型鋼吊車梁詳圖（Q235鋼）

LHDL6-1Z、1B、1S詳圖28

LHDL6-2Z、2B、2S詳圖29

LHDL6-3Z、3B、3S詳圖30

LHDL6-4Z、4B、4S詳圖31

LHDL7.5-1Z、1B、1S詳圖32

LHDL7.5-2Z、2B、2S詳圖33

LHDL9-1Z、1B、1S詳圖34

熱軋H型鋼吊車梁詳圖（Q235鋼）

HDL6-1Z、1B、1S，2Z、2B、2S詳圖35

HDL6-3Z、3B、3S，4Z、4B、4S詳圖36

HDL6-1Z、1B、1S～4Z、4B、4S材料表37

HDL6-5Z、5B、5S詳圖38

HDL6-6Z、6B、6S～8Z、8B、8S詳圖39

HDL6-9Z、9B、9S～11Z、11B、11S詳圖40

HDL6-6Z、6B、6S～11Z、11B、11S材料表41

HDL6-12Z、12B、12S～15Z、15B、15S詳圖42

HDL6-12Z、12B、12S～15Z、15B、15S材料表43

HDL6-16Z、16B、16S詳圖44

HDL7.5-1Z、1B、1S～3Z、3B、3S詳圖45

HDL7.5-4Z、4B、4S詳圖46

HDL7.5-5Z、5B、5S～7Z、7B、7S詳圖47

HDL7.5-1Z、1B、1S～3Z、3B、3S，5Z、5B、5S～7Z、7B、7S材料表48

HDL7.5-8Z、8B、8S～12Z、12B、12S，14Z、14B、14S詳圖49

HDL7.5-8Z、8B、8S～12Z、12B、12S，14Z、14B、14S材料表50

HDL7.5-13Z、13B、13S詳圖51

HDL7.5-15Z、15B、15S詳圖52

HDL7.5-16Z、16B、16S詳圖53

HDL9-1Z、1B、1S，2Z、2B、2S，4Z、4B、4S詳圖54

HDL9-3Z、3B、3S詳圖55

HDL9-5Z、5B、5S，6Z、6B、6S詳圖56

HDL9-1Z、1B、1S，2Z、2B、2S，4Z、4B、4S～6Z、6B、6S材料表57

HDL9-7Z、7B、7S～11Z、11B、11S詳圖58

HDL9-7Z、7B、7S～11Z、11B、11S材料表59

HDL9-12Z、12B、12S，13Z、13B、13S，15Z、15B、15S詳圖60

HDL9-14Z、14B、14S，16Z、16B、16S，17Z、17B、17S詳圖61

HDL9-12Z、12B、12S～17Z、17B、17S材料表62

HDL9-18Z、18B、18S詳圖63

熱軋H型鋼吊車梁詳圖（Q345鋼）

HDLM6-1Z、1B、1S詳圖64

HDLM6-2Z、2B、2S詳圖65

HDLM6-3Z、3B、3S～5Z、5B、5S詳圖66

HDLM6-3Z、3B、3S～5Z、5B、5S材料表67

HDLM6-6Z、6B、6S～9Z、9B、9S詳圖68

HDLM6-6Z、6B、6S～9Z、9B、9S材料表69

HDLM7.5-1Z、1B、1S詳圖70

HDLM7.5-2Z、2B、2S，3Z、3B、3S詳圖71

HDLM7.5-4Z、4B、4S，5Z、5B、5S詳圖72

HDLM7.5-2Z、2B、2S～5Z、5B、5S材料表73

HDLM7.5-6Z、6B、6S～11Z、11B、11S詳圖74

HDLM7.5-6Z、6B、6S～11Z、11B、11S材料表75

HDLM7.5-12Z、12B、12S詳圖76

HDLM9-1Z、1B、1S，2Z、2B、2S詳圖77

HDLM9-3Z、3B、3S詳圖78

HDLM9-4Z、4B、4S～7Z、7B、7S詳圖79

HDLM9-1Z、1B、1S，2Z、2B、2S，4Z、4B、4S～7Z、7B、7S材料表80

HDLM9-8Z、8B、8S～11Z、11B、11S詳圖81

HDLM9-12Z、12B、12S，13Z、13B、13S詳圖82

HDLM9-8Z、8B、8S～132、13B、13S材料表83

走道板詳圖

6.0m柱距走道板詳圖84

7.5m柱距走道板詳圖85

9.0m柱距走道板詳圖86

走道板節點詳圖87

LB-1～LB-6詳圖及選用表88

焊接型軌道固定件平面示意圖89

附錄

起重機技術規格90

相關技術資料
