11CJ27是一款非常實用的門窗圖集，小編為大家?guī)?lái)的是pdf高清電子版，共有42頁，主要為大家講解各種門窗的立面圖和節點圖等相關知識，歡迎有需要的朋友到綠色資源網下載使用！

11CJ27圖集簡介

本圖集適用于一般民用建筑（包括工業建筑中生活用房等部分的建筑）、供設計師選用的、以鋁塑共擠為門窗型材制作的節能門窗圖集。

使用說明

1.本圖集包括50、60、80系列的門窗產品，有固定窗、平開窗、內平開下懸窗、推拉窗、平開門、推拉門、連門窗和組合門窗開啟形式的門窗選型、技術要點及相關構造詳圖。同時圖集還提供了不同系列門窗對應不同玻璃配置的門窗傳熱系數、遮陽系數、可見光透過率的選用表，為設計師根據不同工程要求，選擇適宜的節能門窗提供方便。

2.該種門窗的特點是利用在多空腔的鋁合金內襯的外表面裹覆微泡PVC層形成的復合型材的優勢，提高窗框的抗變形力學能力及保溫性能等，配以不同玻璃，達到滿足不同工程節能需要的門窗。

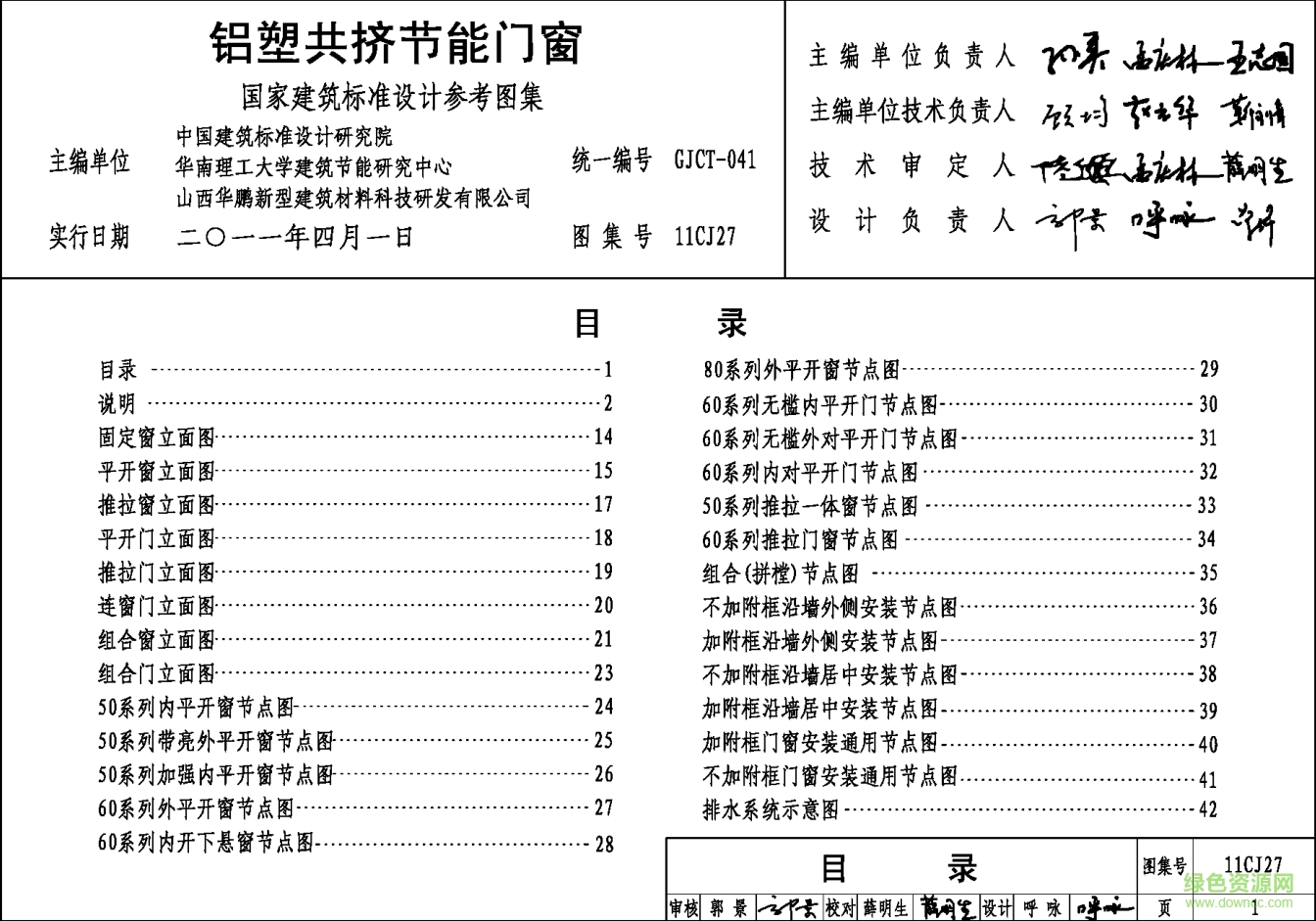

11cj27圖集目錄

目錄1

說明2

固定窗立面圖14

平開窗立面圖15

推拉窗立面圖17

平開門立面圖18

推拉門立面圖19

連窗門立面圖20

組合窗立面圖21

組合門立面圖23

50系列內平開窗節點圖24

50系列帶亮外平開窗節點圖25

50系列加強內平開窗節點圖26

60系列外平開窗節點圖27

60系列內開下懸窗節點圖28

80系列外平開窗節點圖29

60系列無檻內平開門節點圖30

60系列無檻外對平開門節點圖31

60系列內對平開門節點圖32

50系列推拉一體窗節點圖33

60系列推拉門窗節點圖34

組合（拼樘）節點圖35

不加附框沿墻外側安裝節點圖36

加附框沿墻外側安裝節點圖37

不加附框沿墻居中安裝節點圖38

加附框沿墻居中安裝節點圖39

加附框門窗安裝通用節點圖40

不加附框門窗安裝通用節點圖41

排水系統示意圖42
