07j9051防火墻圖集由京冶工程技術公司主編，適用于新建、改建、擴建工業(yè)防火建筑構造，本圖集共97頁高清無水印，適合建筑施工人員參考使用，歡迎下載。

07j9051防火墻圖集介紹

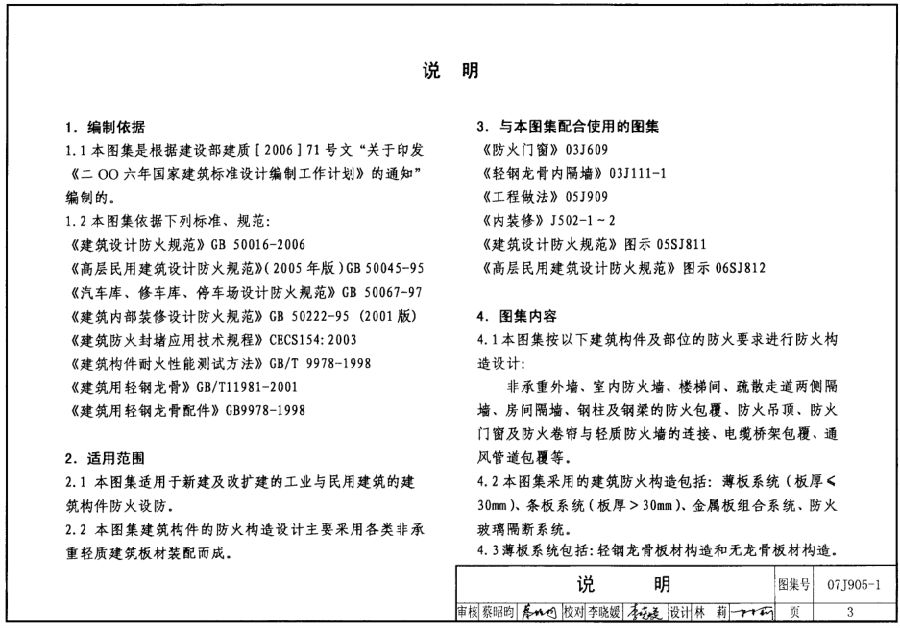

《防火建筑構造（一）》國家建筑標準適用于新建及改擴建的工業(yè)與民用建筑的建筑構件防火設防，由說明、工程做法、構造節(jié)點詳圖等部分組成。

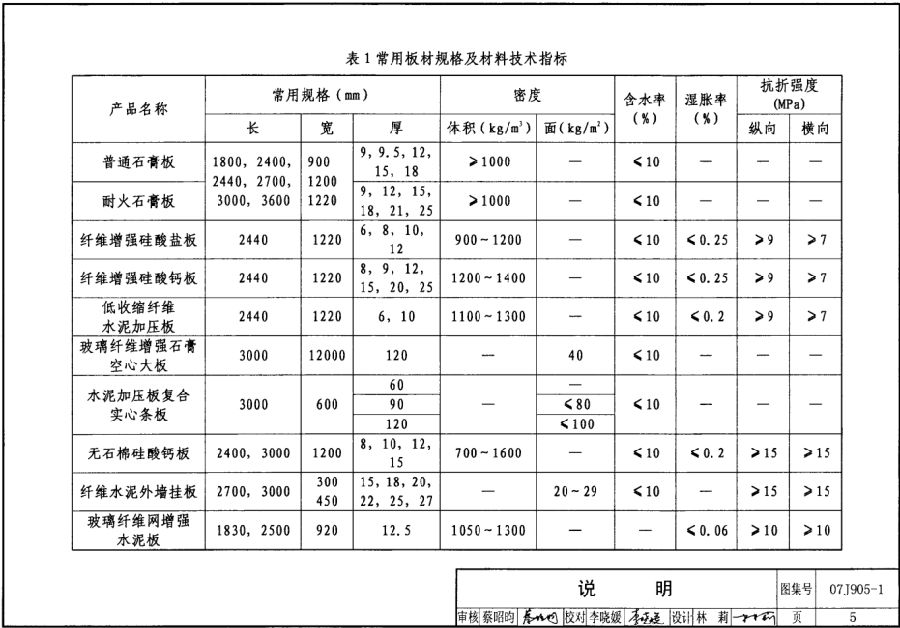

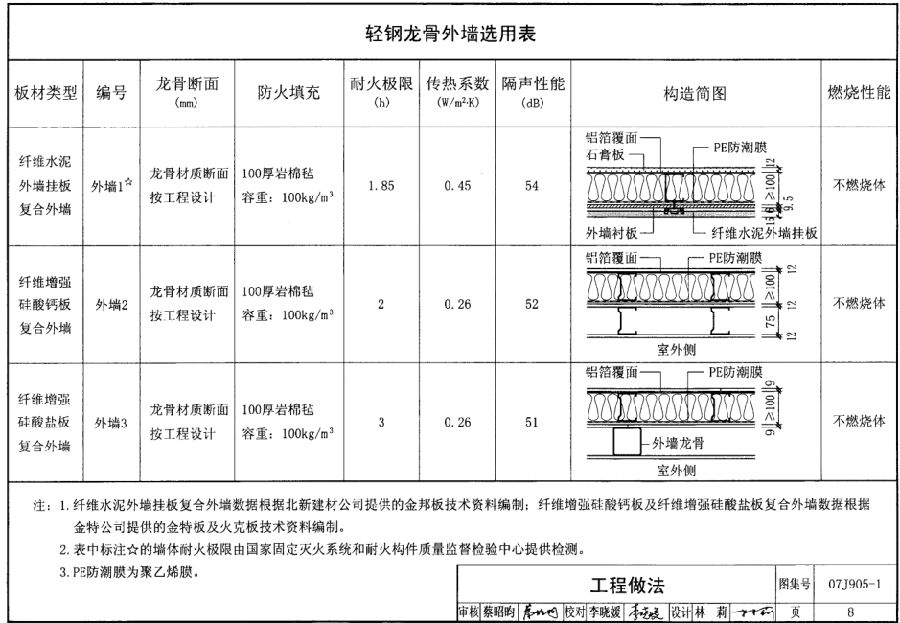

本圖集重點表現建筑構件的防火構造設計，主要采用各類非承重輕質建筑板材裝配而成。建筑防火構造包括：鋼梁柱包覆、內外墻體、吊頂、管道豎井、電纜橋架包覆、通風管道包覆等。輕質建筑板材包括：薄板（板厚≤30mm）、條板（板厚＞30mm）、金屬板。薄板構造包括：輕鋼龍骨板材構造和無龍骨板材構造。條板（大板）適用于內外墻體。金屬板組合構造適用于建筑外墻。

本圖集的編制體現了新觀念、新材料、新技術、新工藝等特點，內容充實、設計合理，便于設計選用和施工安裝，對防火做法在工程中的應用起到規(guī)范作用。

07j9051防火墻圖集樣張

07j9051防火墻圖集目錄

說明

工程做法

薄板系統配件詳圖及說明

薄板系統配件詳圖

鋼柱、鋼梁

輕鋼龍骨板材包覆鋼柱構造及數據表

輕鋼龍骨板材包覆鋼柱構造

輕鋼龍骨板材包覆鋼梁構造及數據表

輕鋼龍骨板材包覆鋼柱、鋼梁與壓型鋼板外墻、屋面連接構造無龍骨板材包覆鋼柱構造及數據表

無龍骨板材包覆鋼柱構造

無龍骨板材包覆鋼構造膠數據表

無龍骨板材包覆鋼柱、鋼梁與壓型鋼板外墻、屋面連接構造外墻……
